Если планируете создать фундамент для кирпичного дома, необходимо будет учесть, что такая конструкция обладает большой массой.

Схема ленточного фундамента.

Схема ленточного фундамента.

В ином случае обустройство фундамента, который не рассчитан на значительные нагрузки, станет причиной появления трещин на поверхности стен дома, а это приведет к частичному разрушению всего здания. Для этого производится техническое обследование здания. Нагрузку, которую станет создавать кирпичный дом, смогут выдержать только несколько видов фундамента, среди которых: свайный, ленточный и плитный.

Кирпичные дома не оборудуют мелкозаглубленными и столбчатыми фундаментами. Однако это верно лишь для ленточной мелкозаглубленной конструкции и столбчатой, выполненной из металлических труб, т. к. они не способны справиться с большой нагрузкой дома из кирпича.

В независимости от того, какой фундамент будет использован, существуют определенные требования и нормы для каждого из них. Так, при выборе того или иного типа фундамента, следует учесть следующее:

Расчет арматуры для ленточного фундамента

Расчет арматуры для ленточного фундамента.

  • физические и механические особенности грунта;
  • глубину промерзания почвы;
  • рельеф;
  • уровень залегания вод.

Если вы знакомы со свойствами грунта на участке, в таблице на рис. 1 указана зависимость разных видов фундаментов от особенностей грунта. Рис. 2 иллюстрирует зависимость выбора вида фундамента от строения. Рис. 3 иллюстрирует зависимость глубины фундамента для дома из кирпича от вида грунта, а также уровня залегания вод.

Ленточный фундамент для дома из кирпича

Ленточный фундамент считается одним из самых популярных. Возводят его еще и для домов из камня и бетона и в случаях, когда в основной конструкции предполагается использовать бетонные массивные перекрытия. Такие типы фундаментов способны выдержать значительные нагрузки, а отличает их простота. Лента фундамента размещается по периметру построения и под внутренними стенами. Среди неоспоримых преимуществ ленточного фундамента можно выделить возможность возведения цокольного этажа либо подвала, где в качестве стен выступит лента основы.

Ленточный фундамент может иметь 1 из 2-х типов конструкции, так он может быть сборным или монолитным. Монолитные конструкции – это цельная, армированная основа из бетона. Данный фундамент имеет высокие прочностные характеристики, а работы, направленные на его возведение, можно осуществлять самостоятельно. Недостатком такой конструкции выступает длительный период, в течение которого смесь застывает и набирает прочность. Сборный фундамент имеет в составе каменные или бетонные блоки. Изготовить его можно несколько быстрее, однако для выполнения работ будет необходима дополнительная рабочая сила, а также спецтехника. Если сравнивать его с монолитным сборным фундаментом, то он имеет меньшие прочностные характеристики.

Виды ленточного фундамента под каркасный дом

Виды ленточного фундамента под каркасный дом.

Разделение можно произвести и в зависимости от интенсивности нагрузки на почву, так, ленточный фундамент может быть мелкозаглубленным или заглубленным. Мелкозаглубленные – это те конструкции, которые имеют глубину в пределах от 50 до 70 см. Подобные фундаменты подойдут для легких конструкций. Фундамент мелкозаглубленного типа не применяется для кирпичного дома, так как не будет способен выдержать его нагрузку, поэтому дома из камня, кирпича и бетона оборудуются заглубленными фундаментами. Подобный фундамент должен быть заложен на 30 см ниже уровня промерзания и в случаях, когда проект предусматривает цокольный этаж либо подвал.

Вернуться к оглавлению

Инструменты и материалы

  • арматура;
  • лопата;
  • теодолит;
  • гравий;
  • песок;
  • цемент;
  • виброплита;
  • гидроизоляция;
  • рубероид;
  • деревянные доски;
  • тара для приготовления раствора;
  • мастерок;
  • вибромолот.
Вернуться к оглавлению

Технология обустройства ленточного фундамента

Схема армирования ленточного фундамента

Схема армирования ленточного фундамента.

Для того чтобы возвести ленточный фундамент, предстоит расчистить участок, снять слой дерна, разметив место для фундамента. Необходимо проследить, чтобы углы были прямыми. Используя экскаватор или лопату, следует выкопать траншею либо котлован, что будет зависеть от проекта дома. Так, если здание будет иметь цокольный этаж или подвал, предстоит обустроить котлован. Если здание будет без дополнительных помещений, то будет необходима траншея. Дно должно быть тщательно выровнено по горизонту. Используя теодолит, следует проверить отметку глубины в каждом углу.

При обустройстве ленточного монолитного фундамента дно выкопанной траншеи должно быть полито водой и присыпано слоем смеси, которая готовится из мелкозернистого гравия и песка, толщина слоя при этом должна быть равна 200 мм.

После поверхность должна быть тщательно утрамбована виброплитой. В последнюю очередь подушку следует застелить гидроизоляцией, залив сверху тонким слоем из тощего бетона.

Сборный фундамент предполагает осуществление тех же операций с разницей, что трамбовка и обустройство подушки производится только в том месте, где будут монтироваться бетонные блоки. Изготовление фундамента сборного типа потребует применения специальной техники, т. к. бетонные блоки имеют большую массу. Блоки должны быть установлены на место и скреплены с помощью цементно-песчаного раствора. Укладка блоков осуществляется по тому же способу, как и в процессе укладки кирпича. Разница будет только в размерах.

Схема устройства опалубки для ленточного фундамента

Схема устройства опалубки для ленточного фундамента.

Для того чтобы начать создание монолитного фундамента своими руками, следует прежде осуществить установку опалубки, используя деревянные доски, толщина которых должна варьироваться в пределах от 40 до 50 мм. Их необходимо жестко зафиксировать распорками. Однако удобнее применить разборную каркасно-щитовую опалубку. В процессе установки опалубки следует проверять, насколько вертикальны стенки. Высота фундамента над поверхностью земли должна составлять как минимум 40 см, а если грунт является влажным, то этот показатель должен быть больше. Согласно этому, следует смонтировать опалубку соответствующей высоты.

Для того чтобы обеспечить хорошую изоляцию подошвы фундамента, дно должно быть защищено рубероидом, края которого следует вывести наверх. После можно переходить к созданию арматурного каркаса для конструкции. Для него необходимо использовать прутья арматуры, толщина которых должна варьироваться в пределах 6-10 мм. После того как нарезка необходимого количества прутьев произведена, можно начинать сваривать их между собой. Подготовленный каркас необходимо опустить в траншею на предварительно разложенные подпорки, выполненные из камня или кирпича. Теперь можно приступать к приготовлению бетона и заливке его во внутреннее полое пространство опалубки. Процесс заливки следует осуществлять послойно. Так, каждый слой должен составлять примерно 20 см, производить заливку следует в несколько подходов.

Завершение каждого подхода предполагает утряску бетона с использованием вибромолота или другого подручного инструмента, например лопаты. Делать это следует с целью устранения пустот и получения цельного фундамента. Важно помнить, что для того чтобы фундамент оказался прочным, бетон должен иметь консистенцию средней жирности.

Схема устройства монолитного ленточного фундамента

Схема устройства монолитного ленточного фундамента.

Такой бетон не станет обтекать препятствия, а для того чтобы его переместить, предстоит приложить усилия. Только что залитый фундамент необходимо оставить до его полного высыхания. Это может занять около 30 дней. При всем при этом первое время поверхность бетона следует орошать водой, что поможет бетону не пересыхать и не растрескиваться.

После того как бетон застынет, можно избавить конструкцию от опалубки и провести гидроизоляцию. Для этого можно применить разные обмазочные, рулонные и иные гидроизоляционные материалы.

В качестве последнего этапа выступит засыпка фундамента. Делать это нужно крайне осторожно, чтобы не повредить гидроизоляционный слой.

Вернуться к оглавлению

Свайный фундамент под кирпичный дом

Строительство свайного типа фундамента своими руками производится тогда, когда дом предполагается возводить на осыпающихся грунтах, которые не способны выдержать значительную нагрузку дома из кирпича. Свайный фундамент предполагает передачу нагрузки на более плотные слои почвы, которые находятся на значительной глубине. В его конструкции – отдельные сваи, которые связаны по верху между собой железобетонным или бетонным ростверком. На последний, кстати, и станут опираться стены здания.

Свайный фундамент для кирпичного дома может быть обустроен и на поверхности более прочных грунтов, что сократит объем земляных работ и количество применяемых материалов. Из недостатков данного вида фундамента можно выделить необходимость использования техники и специального инструмента, предназначенного для бурения скважин либо вбивания их в толщу грунта.

Схема столбчатого свайного фундамента

Схема столбчатого свайного фундамента.

Существует множество видов фундаментов свайного типа, которые могут быть выполнены с применением разных материалов.

Из них для дома из кирпича наиболее подойдет железобетонная буронабивная конструкция с широкими подошвами свай.

Обустройство такого фундамента можно производить самостоятельно и с применением спецтехники. Стоимость такого фундамента немного ниже, но чрезвычайно сильно зависит от того, насколько далеко от города предполагается осуществлять строительство. Чем дальше оно будет производиться, тем выше окажется цена на фундамент.

Вернуться к оглавлению

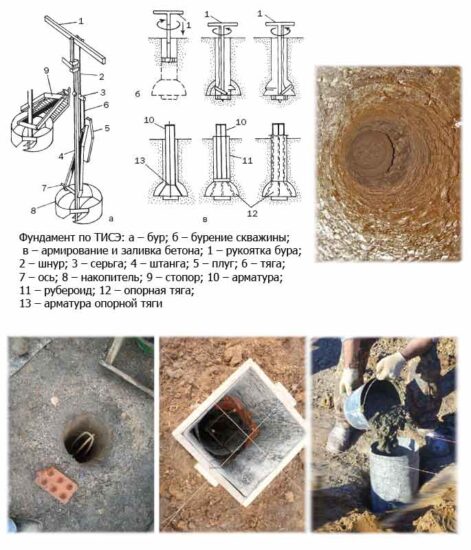

Технология обустройства свайного фундамента

Для того чтобы создать свайный фундамент, нужно для начала расчистить участок, снять слой дерна, разметив место для фундамента. В данном случае так же необходимо следить за тем, чтобы углы были равны 90°. Далее можно наметить места под сваи. Для чего, начиная из углов и применив шаг, который указан в проекте, следует сделать незначительную выемку грунта под каждую сваю для дальнейших работ по бурению. После, используя специальный бур или заказанную спецтехнику, следует пробурить колодцы под сваи. После того как будет закончено бурение, можно начать готовить арматурные прутья, сварив их между собой для каркаса. Каркас должен иметь длину, которая на 20 см выше уровня земли, что необходимо для привязки каркаса для ростверка.

Схема залегания сваи

Схема залегания сваи.

При необходимости вывода свай выше уровня земли для опалубки, для них можно применить металлические трубы необходимого диаметра. После того как будет завершено бурение, на дно следует насыпать незначительный слой гравия, перемешав его с песком. После необходимо опустить армирующий каркас, залив его бетоном. Не следует забывать о том, что бетон должен трамбоваться, что поможет удалить пустоты и создать монолитную конструкцию. Приготовление бетона можно осуществить на участке.

В процессе того, пока бетон будет застывать в сваях, нужно сделать каркас из арматуры для ростверка, привязав его к каркасу свай. После можно приступить к изготовлению опалубки, которая должна быть размещена вокруг арматурного каркаса ростверка.

В качестве опалубки для ростверка может выступить сборно-щитовая конструкция. Ее будет просто монтировать и осуществлять крепление, кроме того, это отразится и на качестве готового ростверка в лучшую сторону.

После того как опалубка будет монтирована, можно залить внутрь бетон. После можно оставить бетон высыхать и набирать прочность, затем ростверк можно подвергнуть гидроизоляции, приступив после завершения процесса к строительству самого дома.

Вернуться к оглавлению

Плитный фундамент для кирпичного дома

Схема плитного железобетонного фундамента

Схема плитного железобетонного фундамента.

Самым простым по конструкции и в процессе обустройства является плитный фундамент. Он представляет железобетонную цельную плиту, на которую и станет опираться дом. Еще одним отличием от ленточного и свайного фундаментов выступает способность такой конструкции без повреждений для дома воспринимать нагрузки в процессе неравномерного вертикального и горизонтального движения грунта. Данный тип конструкции обустраивается, как правило, на просадочных и пучинистых грунтах и на грунтах, которым свойственно высокое содержание влаги.

Плитные фундаменты могут быть незаглубленными, малозаглубленными и глубокозаложенными. Незаглубленный вариант такого фундамента выстраивается на грунте. Показатель глубины залегания для плитного малозаглубленного фундамента равен пределу 50 см. Подобные фундаменты имеют и другое название – плавающие. Плитный глубокозаглубленный фундамент должен быть размещен несколько ниже отметки промерзания грунта.

Создать такой фундамент можно с применением решетчатой либо сплошной плиты, отливаемой из бетона высокого качества, сборных Ж/Б балок, которые укладываются перекрестным методом и жестко соединяются, сборных Ж/Б плит с созданием покрытия монолитного типа.

http://youtu.be/LAQyigqLA38

Среди плитных конструкций самым простым и доступным при самостоятельном создании можно выделить плитный монолитный малозаглубленный фундамент. Он позволяет значительно экономить на трудозатратах и бетоне. Цена фундамента в данном случае будет зависеть от площади здания и удаленности от города.

Вернуться к оглавлению

Технология обустройства монолитного плитного фундамента

Для того чтобы создать монолитный плитный фундамент, следует расчистить участок, сняв слой дерна и разметив место для фундамента. В данном случае так же нужно следить за прямотой углов. Необходимо произвести незначительную выемку грунта на глубину, которая несколько больше толщины фундамента. После того как поверхность будет разровнена, можно произвести засыпку по площади, используя щебень и песок. Щебень следует тщательно разровнять и утрамбовать. Поверхность необходимо залить незначительным слоем тощего бетона.

http://youtu.be/iUQdetAqO_M

Такой фундамент нуждается в более качественной тепло- и гидроизоляции. Так, поверхность тощего бетона должна быть застелена виниловой пленкой, рубероидом, геотекстилем, а сверху произведена теплоизоляция с применением пенопласта, пенополиуретана или пенополистирола.

По периметру фундамента следует сделать опалубку. Можно применить доски, толщина которых равна 50 мм. Основным требованием станет то, что для них предстоит сделать надежные и мощные распорки.

После можно приступить к изготовлению арматурного каркаса. Для этого предстоит нарезать арматуру, сварив ее между собой по подобию сетки. В качестве финишного этапа выступит заливка. Делать это предпочтительнее в один заход, поэтому рациональнее будет заказать миксер с бетоном. В течение первых дней поверхность должна смачиваться.
